Warum sollten Sie sich für eine Doppelrad-Kabelrolle zum Bespannen entscheiden?

Einführung

Bei der Verlegung von Freileitungen wirkt sich die Wahl der Riemenscheibe direkt auf den Leiterschutz, die Zugeffizienz und die Sicherheit am Arbeitsplatz aus. Eine Doppelrollen-Kabelrolle kommt zum Einsatz, wenn Lasten, Biegewinkel oder gebündelte Leiter eine einzelne Seilrolle zu stark belasten. Durch die Verteilung der Spannung auf zwei Räder wird die Reibung verringert, Schäden an den Strängen begrenzt und die Kontrolle bei langen oder schrägen Zügen verbessert. In diesem Artikel wird erklärt, wo eine Doppelradkonstruktion eine bessere Leistung erbringt als ein Standardblock, welche technischen Spezifikationen vor der Auswahl am wichtigsten sind und wie die richtige Riemenscheibe einen reibungsloseren und sichereren Bespannungsvorgang unter anspruchsvollen Feldbedingungen unterstützen kann.

Warum sollten Sie sich für eine Doppelrad-Kabelrolle zum Bespannen entscheiden?

Wenn die Leitungsteams den Hochspannungsnetzbau in Angriff nehmen, bestimmt ihre Ausrüstung sowohl die Projektgeschwindigkeit als auch die Sicherheit. AEine doppelte Seilrolle ist unerlässlichwenn Standard-Einzelscheibenblöcke der Belastung durch gebündelte Leiter oder Zugkräfte in scharfen Winkeln nicht standhalten können. Durch die Aufteilung der mechanischen Belastung auf zwei verschiedene rotierende Scheiben minimiert diese Ausrüstung den Leiterverschleiß und sorgt für einen reibungslosen Betrieb. Diese Riemenscheiben verfügen über robuste Stahl- oder Aluminiumrahmen, die rauen Außenumgebungen standhalten und gleichzeitig die internen Lager vor Staub und Feuchtigkeit schützen.

Hauptvorteile für die Schnurbespannung

Das herausragende Merkmal von aDoppelscheiben-Bespannungsblockist seine Fähigkeit, die Zugspannung gleichmäßig zu verteilen. Anstatt einen schweren Leiter über einen einzigen Drehpunkt zu zwingen, bietet die Doppelradanordnung einen größeren Biegeradius. Dadurch wird der Reibungskoeffizient deutlich gesenkt, wodurch verhindert wird, dass der Draht bei langen Zügen flach wird oder die Litzen beschädigt werden. Dies ist besonders nützlich für Luftkabelinstallationen, bei denen die Aufrechterhaltung der Leiterintegrität nicht vernachlässigbar ist. Die unabhängige Drehung jedes Rads stellt außerdem sicher, dass die andere Seite das Kabel weiterhin sicher führt, wenn eine Seite leicht hängen bleibt.

Kernspezifikationen, die zuerst überprüft werden müssen

Bevor Sie eine Doppelrad-Seilrolle auf die Baustelle bringen, ist es wichtig, ihre Kernspezifikationen zu überprüfen. Typischerweise,sichere Arbeitstragfähigkeitenfür diese Hochleistungseinheiten reichen von 50 kN bis zu 100 kN für schwere Übertragungsleitungen. Auch die Durchmesser der Seilscheiben spielen eine große Rolle. Die Standardgrößen erreichen üblicherweise 508 mm, 660 mm oder sogar 820 mm, abhängig vom erforderlichen Biegeradius des Leiters. Materialien sind genauso wichtig; Hersteller bieten häufig Räder aus leichtem, verschleißfestem MC-Nylon zum Schutz von Aluminiumleitern oder langlebigem Aluminiumdruckguss mit Neoprenauskleidung an, um bestimmten Reibungsschwellenwerten und Umgebungsbedingungen gerecht zu werden.

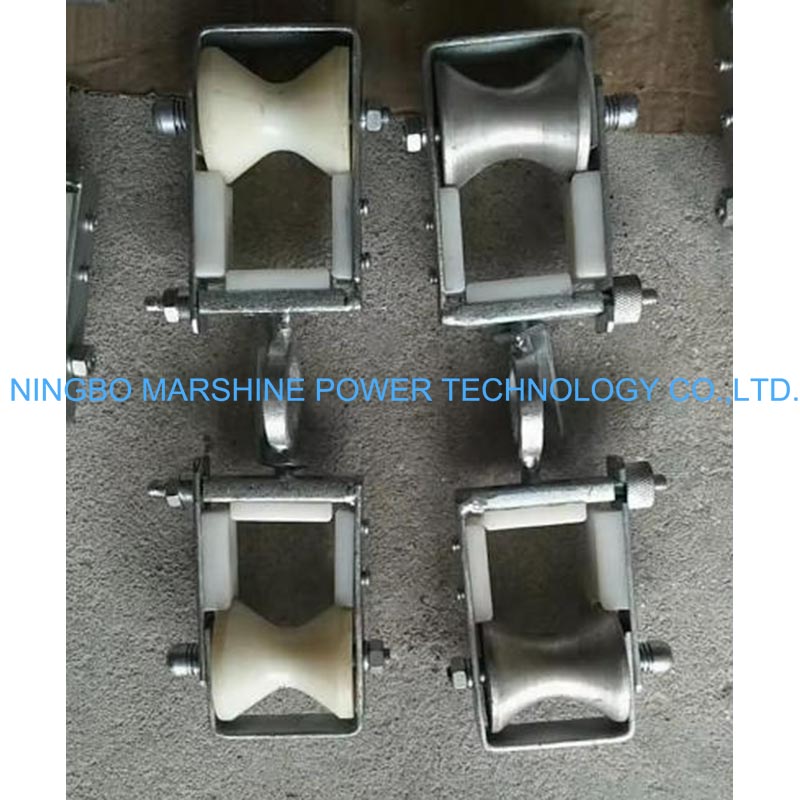

Doppelrad vs. Einzelrad-Seilrolle

Die Entscheidung zwischen einem Doppelrad- und einem Einzelrad-Aufbau hängt von den spezifischen Anforderungen der Übertragungsleitungsstrecke ab. Während Einzelrollen ideal für leichte, geradlinige Züge sind, verfügt die Doppelrollen-Kabelrolle über eine breitere Aufstandsfläche, die sich hervorragend für komplexe Bespannungsumgebungen eignet. Wenn Sie wissen, wo jedes Tool glänzt, vermeiden Sie kostspielige Geräteausfälle und Projektverzögerungen.

Hauptleistungsunterschiede

Der Hauptleistungsunterschied liegt in der Lasthandhabung und der Betriebsstabilität. Ein einzelner Radblock neigt unter extremer Spannung dazu, zu schwingen oder sich zu verdrehen, insbesondere wenn gebündelte Kabel durch Ecktürme oder über unterschiedliche Höhen gezogen werden. Im Gegensatz dazu aZweischeiben-Leiterrolleverfügt über einen breiteren, ausgewogeneren Rahmen, der von Natur aus einem Verdrehen standhält. Dieser Zweipunktkontakt reduziert den lokalen Druck auf den Kabelmantel um bis zu 30 % und ist somit die erste Wahl fürHochspannungsübertragungsprojekte. Darüber hinaus verfügt die Doppelradkonstruktion häufig über zentrale Führungsrollen, die das Förderseil bei komplexen Zügen perfekt ausgerichtet halten.

Spezifikationen zum Vergleichen

Der Vergleich der konkreten Zahlen hilft zu klären, welches Werkzeug für die Aufgabe geeignet ist. Einzelne Radblöcke erreichen in der Regel eine sichere Arbeitslast von etwa 30 kN bis 40 kN und eignen sich daher ideal für Standardverteilungsleitungen. Doppelte Radblöcke sind jedoch für schwere Anwendungen konzipiert und bewältigen problemlos große Zuglasten.

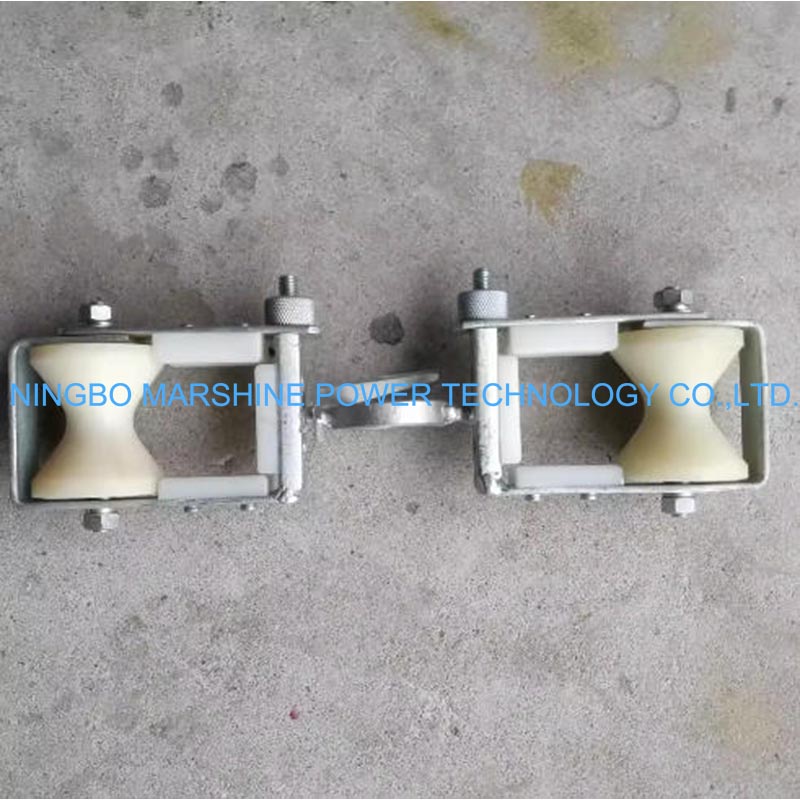

So bewerten Sie Lieferanten von Doppelrad-Kabelrollen

Um die richtige Ausrüstung zu finden, muss man sich nicht nur ein Datenblatt ansehen. Es erfordert die Zusammenarbeit mit einem Hersteller, der sich wirklich mit der Netzkonstruktion auskennt. Hochwertige Werkzeuge für den Schaltkreisbau müssen sicher, einfach zu handhaben und für den Einsatz unter rauen Feldbedingungen ausgelegt sein. Das bedeutet, dass der technische Hintergrund, die Produktmerkmale und die Qualitätskontrollprozesse des Lieferanten ebenso streng bewertet werden müssen wie der Doppelrollen-Seilzug selbst.

Praktische Auswahlschritte

Praktische Auswahlschritte beginnen mit der Beurteilung der Fertigungskapazitäten und des Produktsortiments des Lieferanten. Ein spezialisierter Industriehersteller wieMARSHINEentwickelt über tausend Arten von Werkzeugen in 20 Serien und deckt alles abSeilwindenund Glasfaser-Rohrstangen bis hin zu Werkzeugen für Glasfaserkabel. Käufer sollten nach Lieferanten suchen, die flexible Mindestbestellmengen (MOQs) – oft etwa 5 bis 10 Einheiten für schwere Bespannungsblöcke – und zuverlässige Lieferzeiten von 15 bis 30 Tagen bieten. Es ist auch wichtig zu überprüfen, ob der Lieferant erweiterte Funktionen anbietet, wie zum Beispiel austauschbare Nylon- und Aluminiumräder für Ablaufrollen, um den unterschiedlichen Projektanforderungen gerecht zu werden.

Zu überprüfende Lieferantenqualifikationen

Durch die Überprüfung der Qualifikationen werden zuverlässige Partner von riskanten Anbietern unterschieden. Ningbo Marshine Power Technology Co., Ltd. ist ein Paradebeispiel dafür und arbeitet unter strengen Qualitätsmanagementsystemen wie der GB/T19001-2008-Zertifizierung, die eine Herstellungsfehlerquote deutlich unter 1 % gewährleistet. Unternehmen, die einer wissenschafts- und technologieorientierten Philosophie folgen, neigen dazu, kontinuierlich Innovationen hervorzubringen und fortschrittliche, sichere und zuverlässige Produkte zu entwickeln. Darüber hinaus ein robusterAfter-Sales-SystemMit Qualitätsverfolgung und Serviceüberwachung ist gewährleistet, dass die Geräte im Feld zuverlässig funktionieren. Wenn ein Lieferant Qualität und Benutzerzufriedenheit in den Vordergrund stellt, können Auftragnehmer darauf vertrauen, dass ihre Hochspannungs-Verspannungswerkzeuge den anspruchsvollen Standards des modernen Stromnetzbaus entsprechen.

Weiterführende Literatur:

• MARSHINE
• Zweischeiben-Leiterrolle

Wichtige Erkenntnisse

• Die wichtigsten Schlussfolgerungen und Gründe für Doppelrad-Seilrollen
• Spezifikationen, Compliance und Risikoprüfungen, die es wert sind, vor Ihrer Verpflichtung validiert zu werden
• Praktische nächste Schritte und Vorbehalte, die Leser sofort anwenden können

Häufig gestellte Fragen

Wann sollte ich eine Doppelrad-Seilrolle anstelle einer Einzelrad-Seilrolle verwenden?

Verwenden Sie es für gebündelte Leiter, Ecktürme, Züge mit scharfen Winkeln oder Bespannungen mit höherer Spannung, bei denen sich eine einzelne Seilrolle verdrehen oder überlasten kann.

Welche Tragfähigkeit ist typisch für einen Doppelrollen-Seilzug?

Bei Getriebebespannungen liegen die typischen sicheren Arbeitslasten je nach Rahmendesign und Rollengröße bei etwa 50 kN bis 100 kN.

Welches Seilscheibenmaterial eignet sich besser für den Leiterschutz?

MC-Nylonscheiben werden häufig verwendet, um die Reibung zu reduzieren und Aluminiumleiter zu schützen. Aluminiumscheiben mit Auskleidung eignen sich für härtere Standortbedingungen.

Wie wähle ich den richtigen Scheibendurchmesser?

Passen Sie den Durchmesser an die Anforderungen an den Biegeradius des Leiters an. gängige Optionen sind 508 mm, 660 mm und 820 mm für schwerere Linienarbeiten.

Was sollte ich beim Kauf bei Cable-Winch.com oder einem anderen Anbieter beachten?

Bestätigen Sie SWL, Rollendurchmesser, Material, Lagerschutz, Rahmenstärke und ob der Lieferant Anwendungen zur Bespannung von Übertragungsleitungen mit geeigneten Modellen unterstützt.
